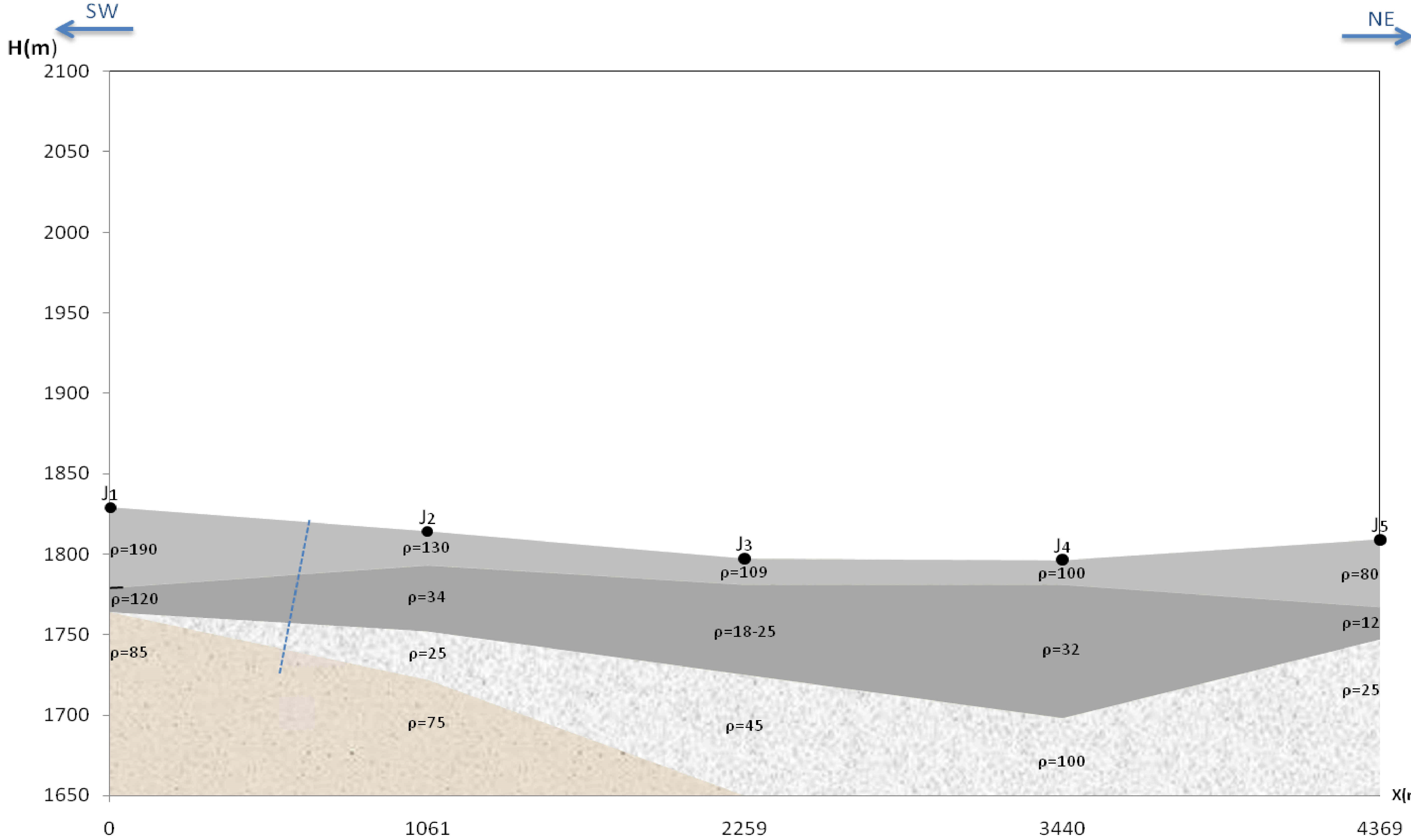

مقاطع ژئوالکتریک یکی از مهمترین نقشه های است که خصوصیات لایه زمین را از نظر کمی وکیفی بنحو مطلوب نشان میدهد.برای تهیه مقاطع مذکور ابتدا توپوگرافی زمین را با استفاده از ارتفاع مطلق نقاط سونداز با مقیاس مناسب پیاده نموده وسپس با استفاده از منحنی های استاندارد (آباک) دیاگرام سونداژ الکتریک را با بهره گیری از کلیه خصوصیات زمین شناسی-هیدرولوژی – مقاطع گمانه های اکتشافی تعبیر وتفسیر نمود.
بمنظور بتصویر کشیدن خصوصیات کمی وکیفی لایه های آبدار در بررسی های ژئوالکتریکی نقشه های مشروحه زیر تهیه میگردد. با توجه باینکه بررسی کمی وکیفی لایه ها از طریق حفر چاههای اکتشافی وبهره برداری از دقت لازم وکافی برخوردار میباشد ولی این روش بعلت نیاز به تعداد زیاد حفاری اکتشافی ،هزینه زیادی را همراه با زمان طولانی طلب مینماید.لذا مطالعات ژئوفیزیک همراه با تعدادمعدود حفاری وتلفیق نتایج میتوان در رسیدن به هدف فوق راه گشا باشد.
الف – نقشه مقاومت مخصوص ظاهری
ب- مقاطع ژئوالکتریک
پ – نقشه مقاومت عرضی
ت – نقشه هم ضخامت وارتفاع مطلق سنگ کف
روشهای زئوفیزیک انواع مختلفی داشته وبراساس خواص فیزیکی اهداف مختلف گزینه مناسب با طرح انتخاب میشود.زمانی نتایج مطالعات ژئوفیزیکی نزدیک به یقین خواهد بود که از خواص مورد مطالعه شناخت داشته وبراساس عکس المعل آن به روش جستجوی انتخابی ودریافت دستگاهها تعبیر وتفسیر نتایج انجام پذیرد .بعنوان مثال در زیر، روش مناسب برای بررسی ده موردآورده شده است .
نمونه های آب وخاک حقیقی حاصل از حفاری (Catting) درطراحی ساختمان چاه وتصمیم گیری های بعدی نقش مهمی دارد .ولی در سیستم حفاری دورانی بدلیل استفاده از گل حفاری واختلاط نمونه ها ،برداشت نمونه نسبت بروش ضربه ای از دقت کمتری برخوردار است. ضروریست با تمهیدات لازم ،نمونه های برداشته شود که معرف واقعی زمین باشد.
ویا در مناطقی که احتمال وجود آبخوان شور وشیرین ویا تغییر شدید کیفیت آب وجود دارد،با اندازه گیری هدایت الکتریکی مایع حفاری وبررسی تغییرات غلظت آن در هنگام حفاری ،راهنمای خوبی جهت تشخیص لایه های حاوی آب شور وشیرین خوهد بود که در تفسیر منحنی های چاه پیمایی مفید خواهد بود.
