نقشه هم ضخامت آبرفت وارتفاع مطلق سنگ کف

نقشه های هم ضخامت قطر مجموعه آبرفتی را در روی سازند سنگ کف مشخص میسازد.برای تهیه این نقشه ضخامت لایه آبرفتی در محل هر سونداژ الکتریک از روی مقاطع ژئوالکتریک اندازه گیری میشود.سپس با درج ارقام در محل هر سونداژ با روش اینترپوله منحنی های هم ضخامت رسوبات ترسیم میگردد.

ازجمله موارد استفاده از این نقشه تشخیص بخش های فرورفته مخروط افکنه ها ومسیلهای قدیمی است که اغلب از نظر داشتن پتانسیل آبهای زیرزمینی حائز اهمیت میباشد.

نقشه های ارتفاع مطلق سنگ کف نیز با استفاده از مقاطع ژئوالکتریک وبا اندازه گیری ارتفاع مطلق محل برخورد سنگ کف بطریقه فوق تهیه میگردد.از این نقشه میتوان بمنظور تعیین جهت جریانهای زیرزمینی وبررسی گسلهای احتمالی استفاده نمود.

نقشه مقاومت عرضیTransversal Resistivity

بنا به تعریف مقاومت عرضی لایه آبدار عبارت است از حاصلضرب مقاومت لایه در ضخامت بخش آبدار که بر حسب اهم متر مربع بیان میگردد.همانطوریکه از اسم نقشه مشخص میشود ،ارقام مقاومت عرضی بیانگر دو فاکتور ضخامت لایه (آبدار)ومقاومت آن است .بنابراین ارقام بیشتر مقاومت عرضی بیانگر دانه بندی مطلوب ،کمی املاح (مقاومت زیاد) وضخامت زیاد لایه آبدار است.

ادامه نوشته

نقشه مقاومت مخصوص ظاهری

نقشه مقاومت مخصوص ظاهری بمنظور نمایش تغییرات دانه بندی رسوبات نقاط مختلف دشت در افق های تقریبی گوناگون تهیه میگردد.این نقشه ها معمولا برآیندمقاومت مخصوص الکنریکی قشری از زمین تا عمق تقریبی 4/1طول الکترودهای فرستنده جریان را نشان میدهند

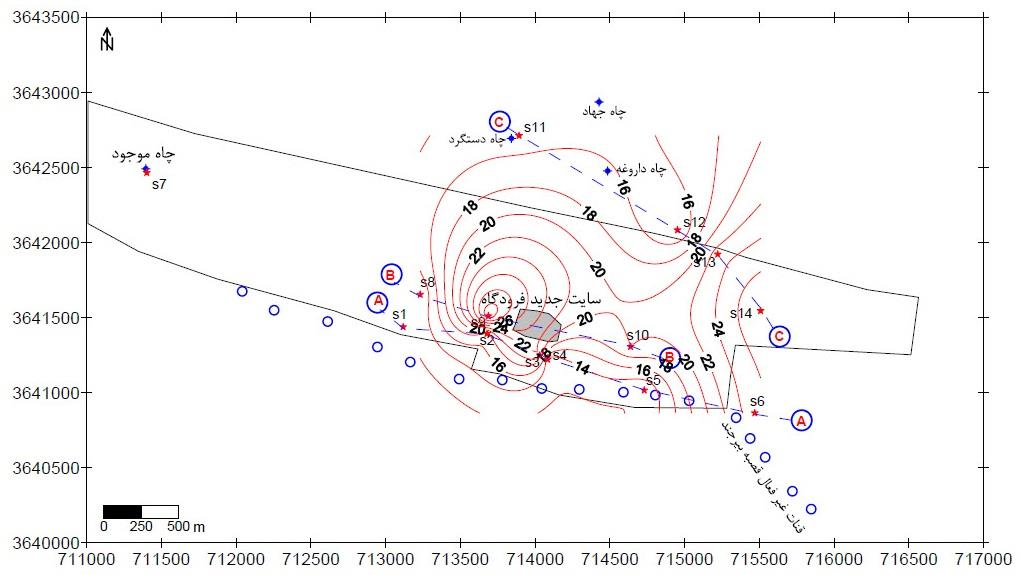

                                                    .نقشه AB=600 در سایت فرودگاه
